2025年8月6日
大成建設株式会社

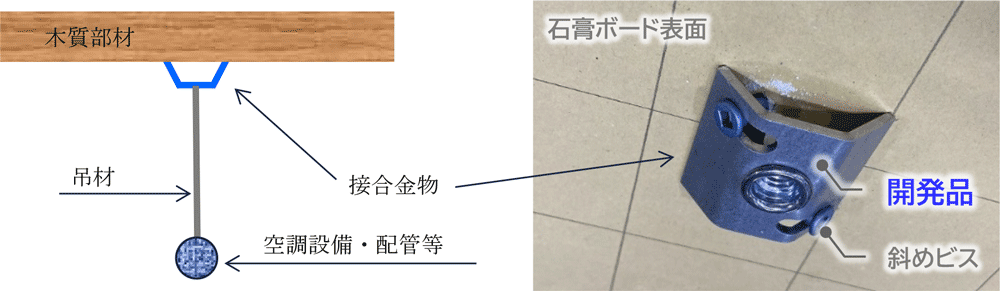

　大成建設株式会社（社長：相川善郎）は、BXカネシン株式会社（社長：夏目正来）と共同で、CLT（直交集成板）を含む集成材などの木質部材に空調設備や配管などの重量物を安全に吊り下げられる新しい接合金物を開発しました。（図1参照）
　本製品は、金物本体に独自の台形形状と、側部より左右斜め45度に傾けた2本のビス（以下、斜めビス）を交差して打ち込むことで木質部材に強固に固定し、空調設備や配管など重量物を吊り下げるボルト等の吊材を容易に接合することができます。この方式の採用により、重量物の自重などによる鉛直方向の引張力だけでなく、地震時に水平方向に生じるせん断力に対しても高い抵抗力を発揮するため、従来よりも安全かつ確実に重量物を吊り下げることが可能となります。

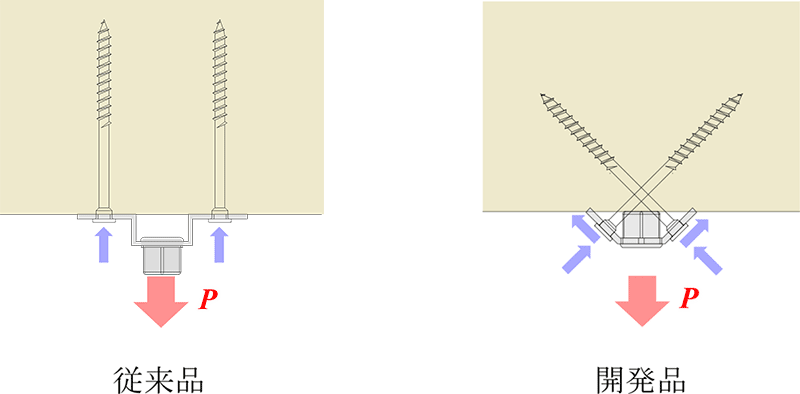

　近年、環境に配慮した木造建築のニーズが高まる中、木質部材を利用して設備や配管などを取り付けるような状況が増えています。天井面などの木質部材に吊材を取り付ける際に、従来の金物では、下方から鉛直にビスを打ち込んで吊材を固定していました。（図2参照）この方式は、吊材に作用する鉛直荷重に対してビスの引張抵抗力で対応しており、空調設備や配管などの重量物による鉛直荷重が引張抵抗力を超えるような場合にはビスが抜けて、重量物が吊材とともに落下する可能性があります。このため、日本建築学会の木質構造設計基準・同解説（許容応力度・許容耐力設計編）では、構造耐力上重要な部分において引き抜き方向に抵抗させる使用は原則として避けるべきであるとしています。また、従来の金物は、鉛直方向の引張力が100kg（約1.0kN）程度になると金物本体が変形してしまい、重量物の吊り下げに用いることは困難でした。

　これらの課題を解決するため、当社は独自形状の台形側部の左右2カ所から斜めビスを下方から互い違いに打ち込むことにより、引張抵抗力を大幅に増強した木質部材用の吊材接合金物を開発しました。本金物の引張力およびせん断力に対する短期基準接合部耐力^※1については､木造建築物の接合部で用いられる試験方法･評価方法^※2に基づく各種実験により実証されており､構造性能が明記された安全・安心な製品^※3です。
　また、本金物は大成建設グループ次世代技術研究所（埼玉県幸手市）に建設中の研究管理棟の木質部材に適用予定です。

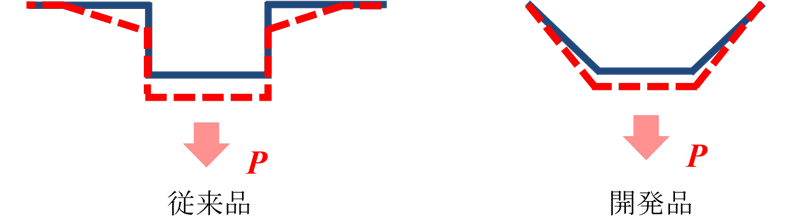

　本金物の特長は以下のとおりです。（図2、図3参照）

　今後当社は、木質部材への吊材接合に本金物を積極的に使用し、安全で高品質な木質空間を提供するとともに、二酸化炭素（CO₂）を長期間にわたり固定可能な木質部材を多用した環境配慮型建築物の普及展開を推進し、脱炭素社会の実現に貢献してまいります。
