RSFセグメント
鋼繊維･有機繊維混入コンクリートを使用した、ひび割れ･欠けに強いRCセグメント
お客様のメリット
- 繊維の補強効果により、セグメント組立時のひび割れ・欠け・はく離を低減できます。
- 繊維の補強効果を定量的に評価した設計が可能で、合理的なセグメント構造を実現します。

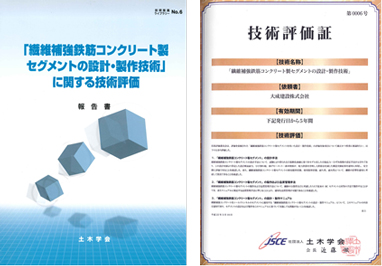

- 公益社団法人 土木学会 技術推進機構にて技術評価を受けた技術です。
技術の特徴
- 構造の特徴

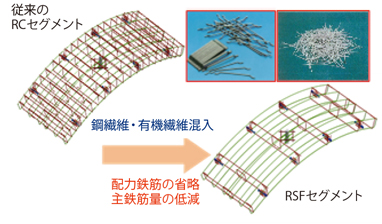

- RSF（Reinforced concrete with Steel Fiber）セグメントは、繊維の補強効果を考慮し、従来のRCセグメントに対して右に示すように鉄筋量を低減、またはすべてを繊維（鋼繊維、有機繊維）に置き換えたシールドトンネル用のセグメントです。
- 設計の特徴
- RSFセグメントは、補強コンクリートの引張軟化特性を適切に評価し、従来のRCセグメントと同様に土木学会トンネル標準示方書[シールド工法編]に準じた設計が可能です。また、設計マニュアルも整備されています。
- 製作の特徴
- 従来のRCセグメントとほぼ同等の手法で製作できます。
使用するコンクリートの配合は、従来のRCセグメントで使用しているスランプ仕様の配合（スランプ3cm程度）でも、高流動コンクリートの配合でも対応可能であり、繊維の分散も良好です。
実績・事例
- 国道25号御堂筋共同溝工事
仕様：
外径5070mm、
L=4019m、
覆工厚150mm
- 大井有明付近連系管路新設工事
仕様：
外径4000mm、
L=1400m、
覆工厚200mm
社外表彰
- 土木学会技術賞：2015年（平成27年）
