桟橋のリニューアル事例:耐震補強

千葉共同サイロ桟橋での耐震補強を目的としたリニューアル事例を紹介します。

工事の特徴

  • 既設桟橋の現状を反映した詳細な耐震性評価に基づき、最適な補強方法を提案しています。
  • 補強方法としては、「桟橋内斜杭補強」を設計し、鉄筋コンクリート製テンプレートを用いて鋼管杭を打設することで、作業船の海上作業を1週間の短期間で完了させています。

工事概要

千葉共同サイロ桟橋桟橋工事でのメリット

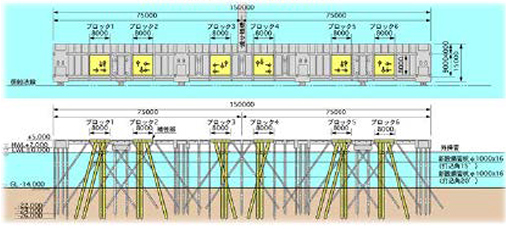

[桟橋内斜杭補強]構造図
[桟橋内斜杭補強]構造図
  • 係船法線や占有面積の変更なし
  • 工事期間中の主要設備が使用可能

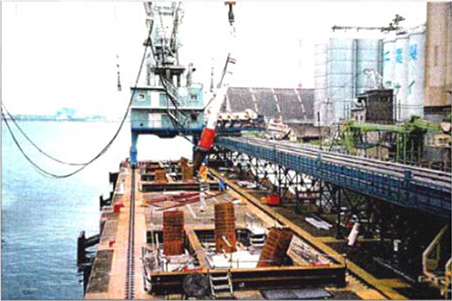

海上作業の施工手順

  1. 1既設床版の撤去
  2. 2テンプレートの挿入・据付
  3. 3油圧ハンマーによる鋼管杭の打設
1.既設床版の撤去
1.既設床版の撤去
2.テンプレートの挿入・据付
2.テンプレートの挿入・据付
3.油圧ハンマーによる鋼管杭の打設
3.油圧ハンマーによる鋼管杭の打設
