ラインレーザによるICT打継面管理
ラインレーザによる打継面処理程度の定量評価で、最適な打継部の品質を確保
お客様のメリット
- 打継面処理の程度を定量化し個人差による評価のバラツキをなくすことで、常に最適な水平打継の品質を確保できます。
技術の特徴
コンクリートダムにおける打継面処理は、目合わせ基準写真等を指標に目視判断しているのが現状ですが、ラインレーザと画像解析の利用により、ダムコンクリートの打継面処理程度を定量化して判定することができます。

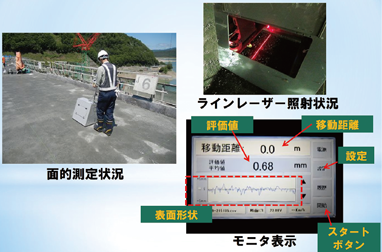

- ラインレーザ測定

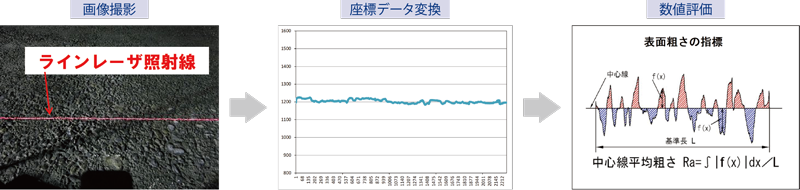

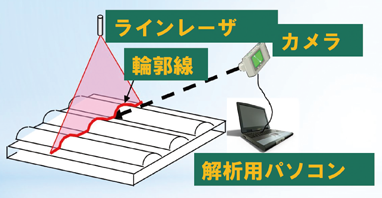

- ラインレーザによる打継面処理程度の評価は、測定する打継面に対してラインレーザを照査して画像を撮影し、打継面の輪郭線を数値評価します。
| 判定 | 浅め | 中間 | 深め |
|---|---|---|---|
| 評価値 Ra | 0.231 | 0.375 | 0.489 |

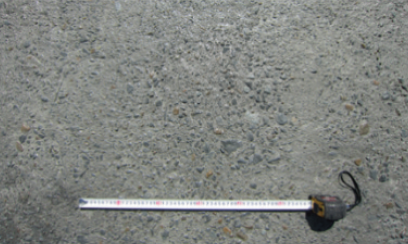

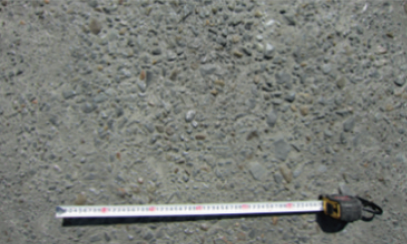

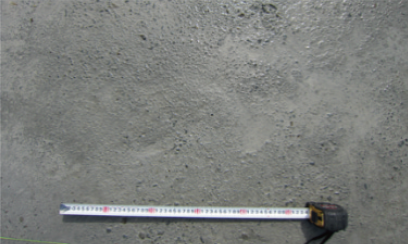

| 打継面処理状況 |  |  |  |
実績・事例
- 夕張シューパロダム
- 椛川ダム
