サンドイッチベルトコンベヤで急傾斜部を運搬

材料を上下のベルトコンベヤで挟み込んで、急傾斜部で材料を運搬

お客様のメリット

  • 上りと下りのいずれも、50度程度まで運搬が可能です。
  • ベルト幅、駆動モーターの選定により、連続大量運搬が可能です。

技術の特徴

サンドイッチベルトコンベヤは、運搬する材料を上下のベルトコンベヤで挟み込むことで、急傾斜での運搬を可能としたベルトコンベヤです。

サンドイッチベルトコンベヤ全景
CSG運搬状況
サンドイッチベルトコンベヤ構造図
サンドイッチ構造
荷こぼれがないため一般のベルトコンベヤの許容傾斜角度が上り15度程度、下り8度程度であるのに対し、上りと下りのいずれも50度程度まで運搬が可能です。
連続大量運搬
ベルト幅、駆動モーターの選定により、連続大量運搬が可能です。
単位水量の監視
ベルコンの下に転輪型RI水分計を設置することで、コンクリートの単位水量の監視が可能です。

サンドイッチベルトコンベヤと一般のベルトコンベヤの比較

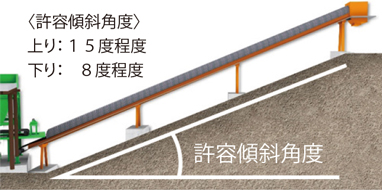

一般のベルトコンベヤ
許容傾斜角度制約のため、迂回と数か所の乗継が必要

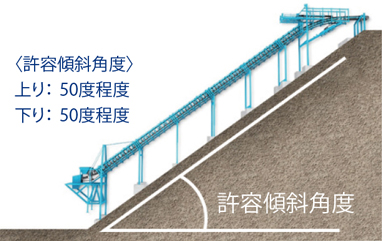

サンドイッチベルトコンベヤ
対応傾斜角度範囲が大きく、上り下りの切替が可能

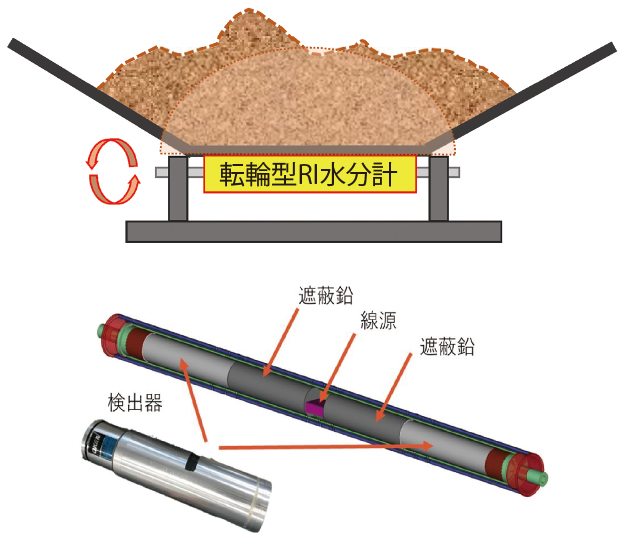

転輪型RI水分計(実証実験予定)

実績・事例

  • サンルダム
    サンルダムでは、運搬前と運搬後のコンクリート品質に変動は見られませんでした。また、運搬能力は350m³/hでした。
