UFC(ダクタル)の適用技術

超高強度繊維補強コンクリート(UFC)のメリットを活用したインフラ施設を構築します。

お客様のメリット

  • トータルコストの削減と景観に配慮した自由なデザインを実現します。
  • 橋梁等への適用においては、40~60mといった長スパン化を実現します。
  • 優れた耐久性により、メンテナンスフリーで長寿命のコンクリート構造物を実現します。

技術の特徴

超高強度と靱性を有するUFC材料

UFCは圧縮強度200N/mm2以上で一般のコンクリートの4~8倍の強度を有し、鋼繊維の効果により高い靱性を備えています。

UFC(ダクタル)の力学特性
項目UFC(ダクタル)普通コンクリート
圧縮強度 ~210 ~36
曲げ強度 ~45 ~5
引張強度 ~9 ~3

耐用年数100年以上の極めて高い耐久性

UFCの水粉体比は14%程度です。硬化体は緻密で、塩化物イオンの浸透速度は一般のコンクリート(W/C:45%)の1/10~1/50程度となり、非常に高い耐久性能を有しています。

驚異的な薄い部材厚と大幅な軽量化を実現

UFCは鉄筋を必要としないため、部材厚10cmといった極めて薄い部材の設計が可能です。従来のコンクリート構造物に比べ30~50%もの大幅な軽量化が可能です。また、優れた流動性により様々な形状に対応でき、デザイン性の高い構造を実現します。

従来のコンクリートでは実現できなかったスパンや桁高を実現

制約条件が多い橋梁や床版の構築工事において、UFCの活用により長スパンや低桁高として、制約条件を克服できます。

実績・事例

構造物実績例施工件数
歩道橋 酒田みらい橋、赤倉温泉ゆけむり橋、三兼池橋、東大坪側道橋、他 8件
連絡橋(建築) 赤坂4丁目薬研坂地区南北連絡ブリッジ、他 2件
道路橋 北九州JCI堀越Cランプ橋、羽田空港GSE橋梁、他 5件
鉄道橋 萱生川橋 1件
軌道桁 東京モノレール昭和島待避線桁、他 2件
床版 羽田空港D滑走路UFC床版、他 2件

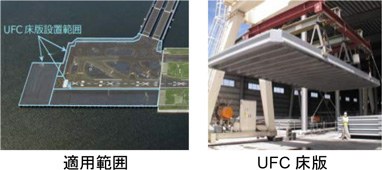

東京国際空港D滑走路
東京国際空港D滑走路
酒田みらい橋(山形県)の架設状況
酒田みらい橋(山形県)の架設状況

社外表彰

平成14年度 土木学会賞 田中賞 (作品部門) 「酒田みらい橋」 : (公社)土木学会 他16件
