大型耐震実験装置
国内最大級の実験装置で構造物の耐震安全性の更なる向上を実現します。
お客様のメリット
- 構造部材の実大レベルでの耐震安全性の検証が可能です。
- 超高層建築や大型インフラ施設の更なる安全性の確保に貢献します。
技術の特徴

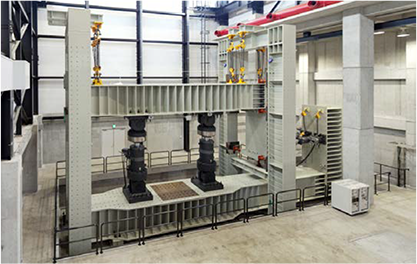

大型耐震装置は、大容量の油圧サーボアクチュエータシステムと加力梁、基礎梁および面外拘束用の鉄骨部材によって構成されています。
加力システムがすべてのサーボアクチュエータを自動制御し、大型構造実験を高精度かつ安全に実施することができます。

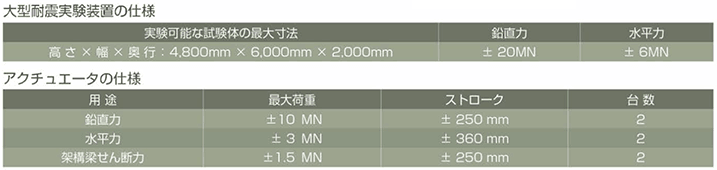

鉛直方向には荷重±20MN、ストローク±250mmまで、水平方向には荷重±6MN、ストローク±360mmまでの大容量・大変形の載荷が可能です。
実績・事例

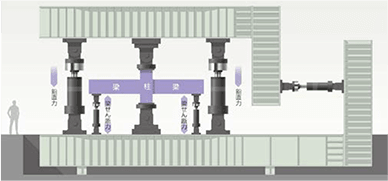

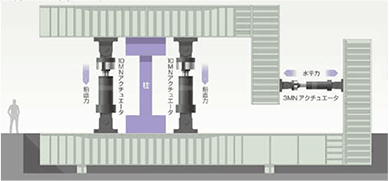

柱の実験では、2台の10MNアクチュエータによってL形梁間の平行保持と±20MNの軸力の載荷を行い、2台の3MNアクチュエータによって±6MNの水平力が載荷できます。柱梁架構の実験では、柱に±10MNの軸力を作用させた状態で、梁に±1.5MNのせん断力を載荷し、地震時の柱梁架構の応力状態を再現できます。
