プレキャスト床版継手（Head-bar継手）
プレキャスト床版同士の鉄筋接合構造を合理化した継手構造
お客様のメリット
- PCa床版設置作業が容易になり、現場生産性向上とともに工期短縮、コスト縮減が可能です。
- 新しい鉄筋継手構造により床版の設計自由度が向上します。
技術の特徴

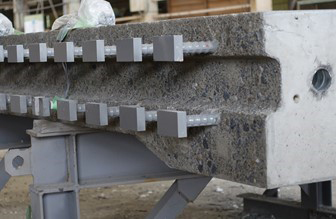

- Head-barによる鉄筋継手構造
- Head-barを用いた新しい鉄筋継手構造により、PCa床版設置作業の作業性を改善しました。

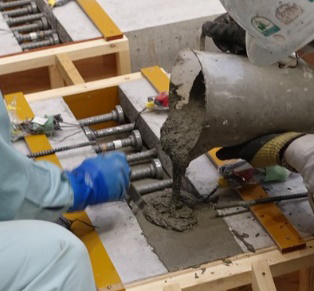

- 間詰め材の高強度化
- 間詰材には高強度繊維補強モルタル（材齢7日：100N/mm2）を適用し、間詰部のせん断耐力を確保したことで、主鉄筋の応力が確実に伝達されます。

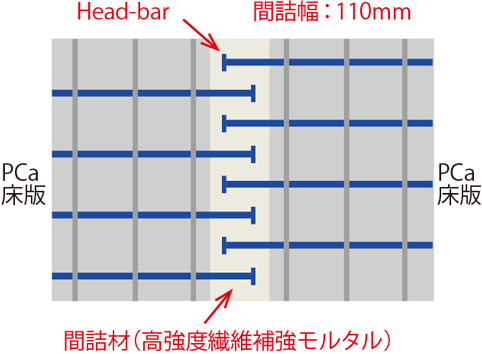

- 間詰幅の短縮
- Head-barの適用と間詰材の高強度化により、隣接するPCa床版間の間隔を110mm程度（従来は300mm程度）まで短縮することができます。
従来、継手部に配置していた軸直角方向鉄筋の省略が可能になり、間詰材の現場施工量も大幅に低減することができます。
実績・事例

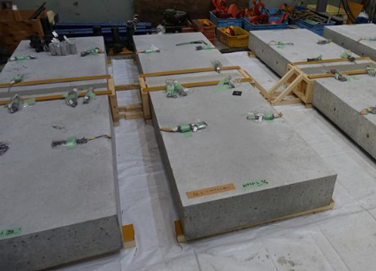

- 試験体製作状況
-

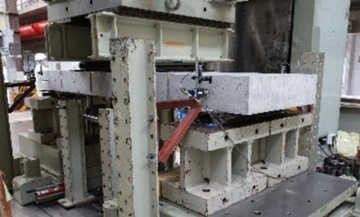

- 静的載荷実験

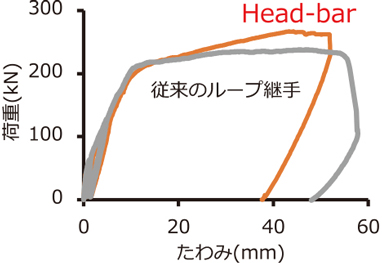

- 静的載荷実験の結果、Head-barを用いた継手構造（間詰幅100mm）の耐力および部材剛性は、従来の継手構造（間詰幅340mm）の場合と同等以上であることが確認されました。

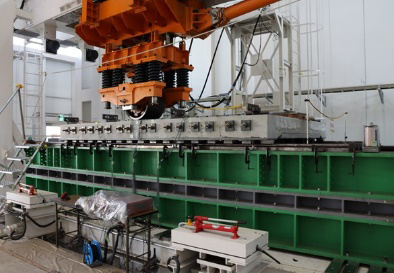

- 輪荷重走行試験
- 「NEXCO 試験法 442-2019」に準じた輪荷重走行試験を行いました。水張り条件下では漏水は確認されず、また、輪荷重に対する疲労耐久性を確認しました。
※2020年10月NEXCOの性能証明取得済
- 中国自動車道（特定更新等）赤山橋他4橋床版取替工事（2022年8月工事終了予定）
