• 12S15.2H,15.7Hや19S15.2H,15.7Hの高強度ECF鋼材に対応可能です。
• 設計導入力を普通強度PC鋼材の20～28%増しにできケーブル本数を低減可能です。
• 緊張作業やグラウト作業回数を低減でき、作業の省力化が可能となります。

橋梁の経済性や施工性向上の観点から、近年、高強度のＰＣケーブルのニーズが高まっており、これに対応するために高強度ケーブル用の定着具を開発しました。

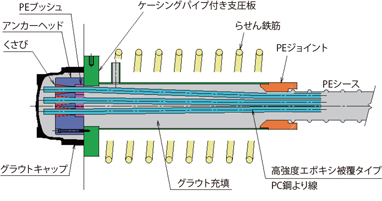

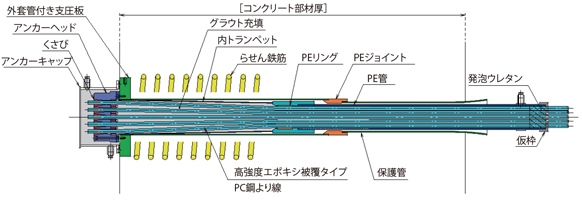

内ケーブル（12S15.2H,15.7H）ならびに外ケーブル（19S15.2H,15.7H）に対応しており、何れも高強度エポキシ被覆ケーブル（E6ECFH-12,E6ECFH-19）にも対応可能です。

高強度ケーブル採用メリット

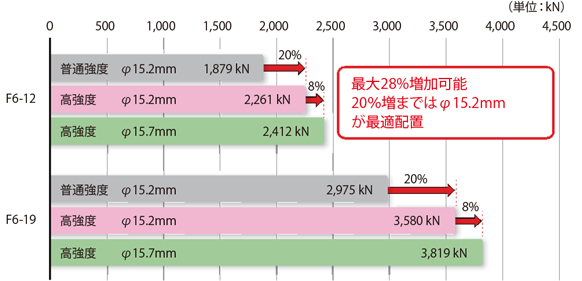

緊張力

普通強度PC鋼材の20～28％増

ケーブル本数

20～28％低減

内ケーブル

過密配置の場合、ケーブル配置が容易に

外ケーブル

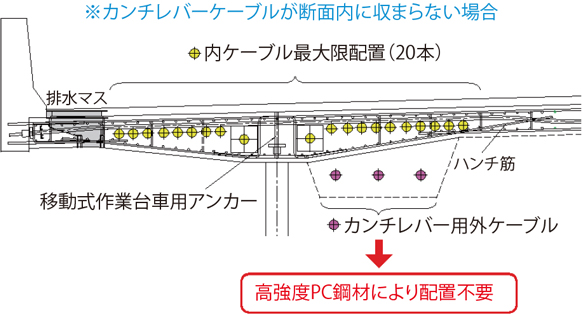

ケーブル配置で断面が決まる場合、下床版幅を縮小して上部工を軽量化

共通

緊張作業・グラウト作業を低減

• 新名神高速道路 生野大橋 2019年2月完成
